S,SH中开双吸泵

产品分类: 双吸泵系列

产品名称:S,SH中开双吸泵

流量范围:Q=110~12500m3/h

扬程范围:H=10~105m

输送温度:20~120℃(80℃以上订货前说清)

吸入压力:0.6mpa

密封形式:填料 / 机械密封

密封材质:合金材质 / 填料

订购热线: 15933768555


     S,SH型泵为单级双吸,卧式中开双吸泵,供输送清水及物理化学性质类似于水的液体,介质温度80度,适合工厂,城市,矿山,电站的给排水,农田灌溉,城市排涝和各种水利工程。适用于黄河流域,船用水泵,大流量冷却塔循化水泵等。S,SH型中开水泵结构紧凑 外形美观,稳定性好,便于安装。 SH型双吸泵运行平稳 优化设计的双吸叶轮使轴向力减小到最低限度,且有优异水力性能的叶型,并经精密铸造,泵壳内表面及叶轮表面极其光华具有显著的抗汽蚀性能和高效率。运行平稳

    型号意义

    6Sh—6A

    6—泵进口直径为6寸(150mm)

    Sh—卧式单级双吸离心泵

    6—泵比转速的1/10取整

    A—叶轮外径切割代号

    200S—63A

    200—泵进口直径为8寸(200mm)

    S—卧式单级双吸离心泵

    A—叶轮外径切割代号

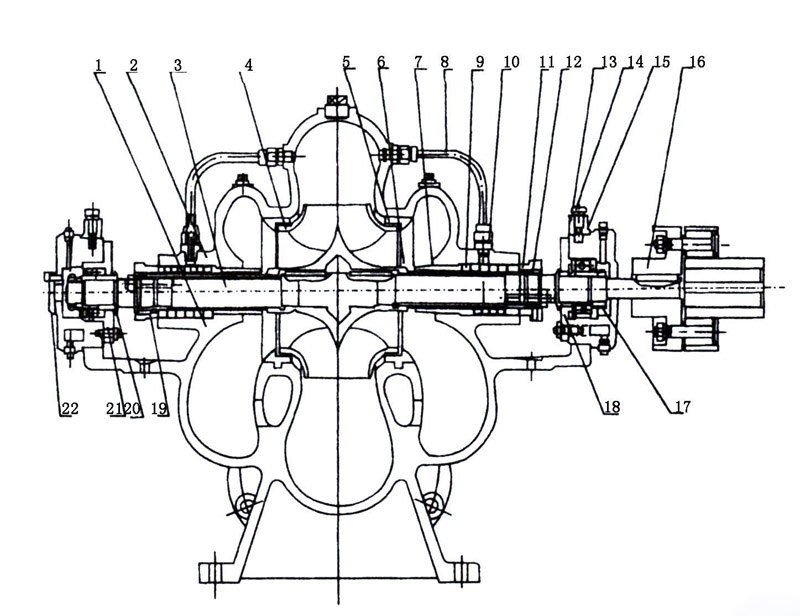

    中开双吸泵简介图介绍

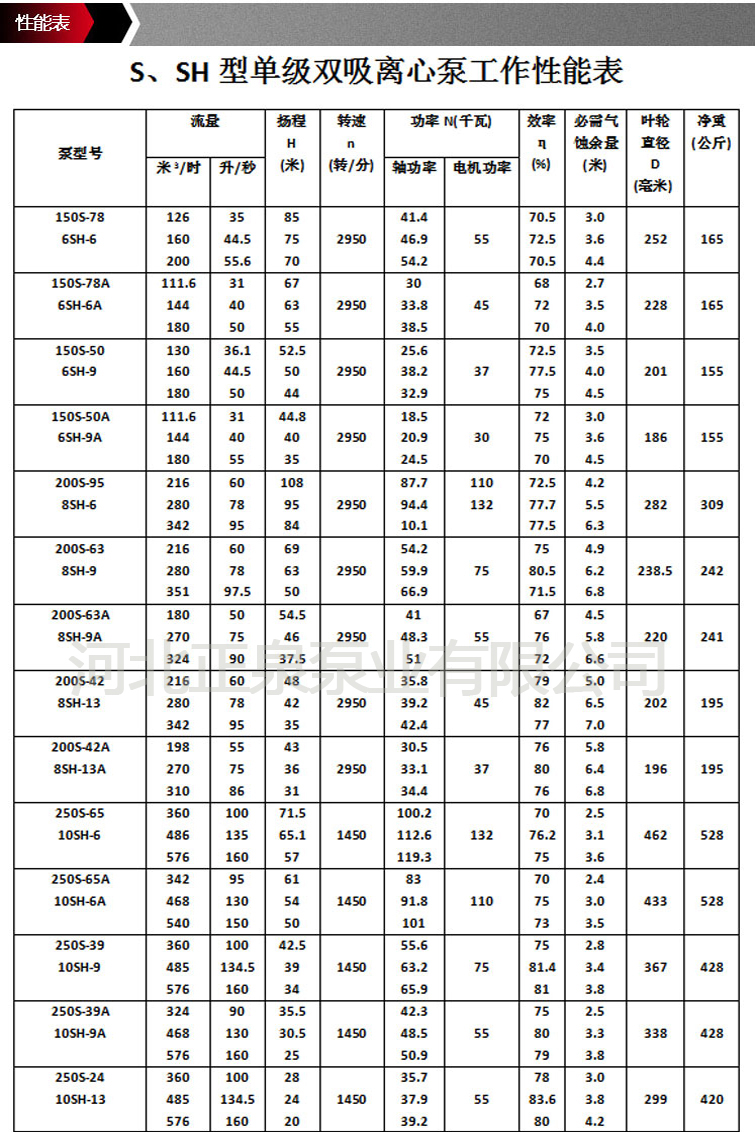

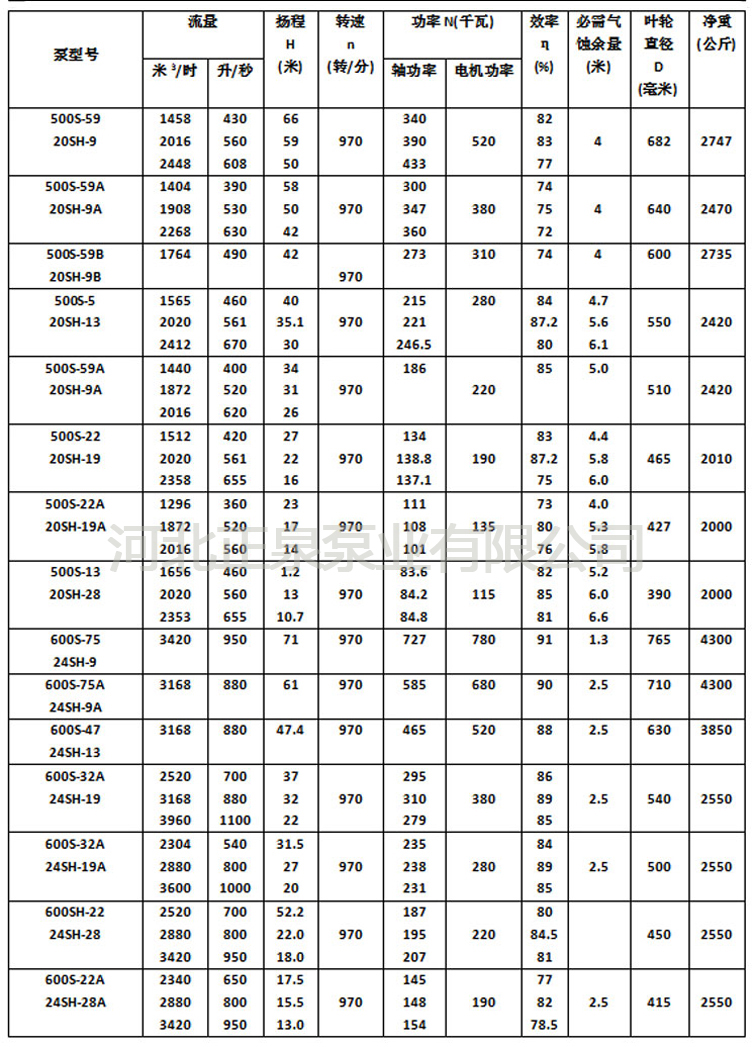

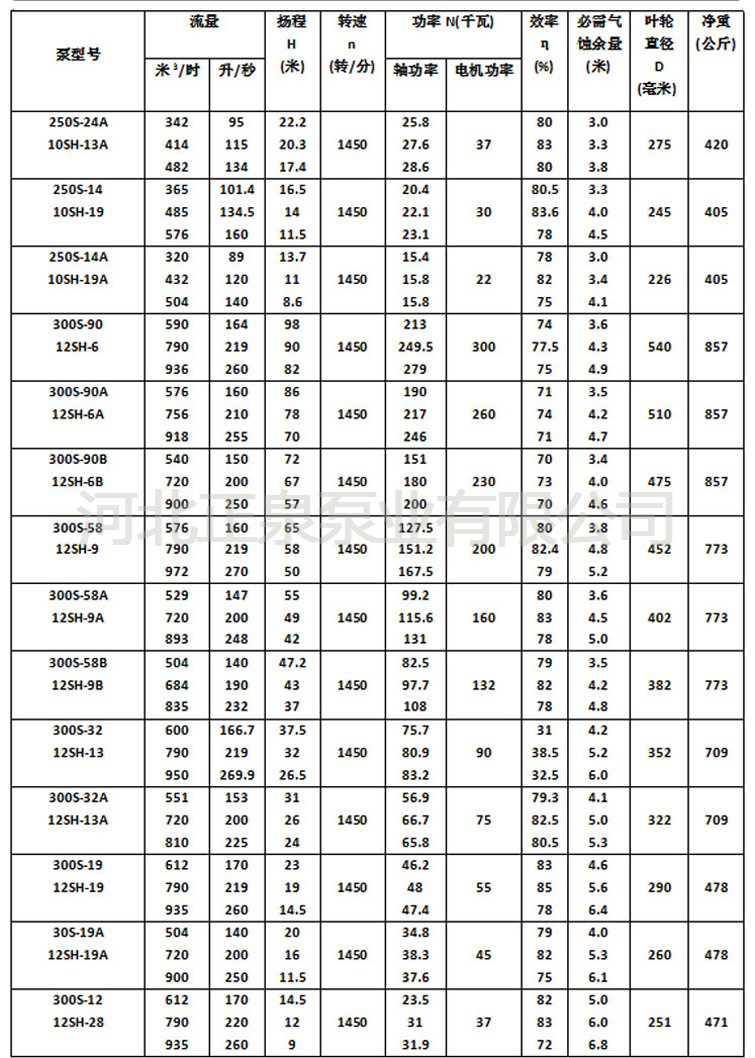

    S,SH型中开水泵选型表

    详情 (9).jpg详情 (8).jpg详情 (10).jpg详情 (11).jpg

    注意事项:

    安 装 要 求

    1、检查水泵和电动机应无损坏。

    2、基础尺寸应符合泵机组的安装尺寸。

    3、安装顺序:

    (1)将水泵放在埋有地脚螺栓的混凝土基础上,用调整其间的楔形垫块的方法校正水平,并拧紧地脚螺栓,以防走动。

    (2)在基础与泵底脚之间灌注混凝土。

    (3)待混凝土干固后,拧紧地脚螺栓,并重新检查水泵的水平度。

    (4)校正电动机轴与水泵轴的同轴度。使两轴成一直线,在两联轴器外圆上的不同轴度允差0.1毫米,端面间隙沿圆周的不均匀度允差0.3毫米(在联接进出水管路及试运行后再分别校核一遍,仍应条例上述要求)S型单级双吸泵。

    (5)在检查电动机轴向与水泵的转向相一致后,装上联轴器的联接柱销。

    4、进出水管路应另设支架支撑,不得借泵体支承。

    5、水泵与管路之间结合面,应保证良好的气密性,尤其是进水管路,必须保证严格的不漏气,并且在装置上应无窝存空气的可能。

    6、如水泵安装在进水位以上时,为了灌泵起动,一般可装底阀,也可采用真空引水的方法。

    7、水泵与出水管路之间,一般需装闸阀和止回阀(扬程小于20米的可不用),止回阀装在闸阀后面。

    8、中开双吸泵、电机安装尺寸以常用电机计算,根据用户需要或实际选用的其它电机,其安装尺寸请用户按实际计算。

    以上所述的安装方法是指不配带公共底座的水泵机组。安装配还公共底座的泵,用调整底座与混凝土基础之间的楔形垫铁来校正机组的水平,然后在其间灌注混凝土。其安装原则与要求,和不配带公共底座的水泵相同。

    双吸泵的运转:

    1、起动与停止:

    起动前,转动泵的转子,应该轻滑均勻。

    ② 关闭出水闸阀,向泵内注不(如无底阀则用真空泵抽空引水)要保证泵内充满水.无空气窝存。

    ③ 如果泵上装有真空表或压力表.要关闭其与泵相连接的旋基再起动电动机.待转速正常后再打开;然后逐渐打开出水闸阀,如流置过大,可以适当地关小闸阀进行调节;反之流量过小时.将闸阀开大。

    ④均勻地拧紧填料压盖上的压紧螺母,使液体成滴状漏出.同时注意填料腔处的溫升。

    ⑤当停止水泵运转时.要先关闭真空表及压力表的旋塞和出水管路上的闸阀.然后关闭电动机的电源.如

    所处环境的温度较低时,则应将泵体下部的四方螺塞打开.去掉?水.以免冻裂。⑥长期停止使用时.应拆开水泵将另件上的水擦干.在加工表面涂上防锈油保管好。

    2、运转:

    ①水泵轴承最高溫度不应超过75°C。

    ②润滑轴承用的钙基黄油的数量以占轴承体空间的1/3?1/2为宜。

    ③填料磨损吋可适当压紧填料压盖.若磨损过多应加以更換。

    ④定期柁査眹轴器部件.注意电机轴承温升。

    ⑤运转过程中.如发现矂声或其他不正常的声音时,应立即停车.检査其原因.加以消除。应全国环保发展行业的发展要求,注重环保。中开双吸水泵



    河北正泉泵业 中开双吸泵 的组装:

    1,装配转子部件、依次将键、叶轮、轴套、轴套螺母、填料环装在轴上,套上双吸泵水封环密封环,然后装上轴承部件,轴承,轴承锁母,轴承压盖,拧紧螺丝,最后装上联轴器。双吸泵转子部件完成。

    2,将转子部件和螺栓装在泵体上,安装好轴承体压盖,看下压盖有无松紧,并用螺栓紧固,然后用轴套螺母调整叶轮的轴向位置到泵体流道的中间为合适,并加以固紧,转动联轴器看看有无摩擦。

    3,装上填料,一般装4到5根,合适正好,然后在泵体面上放好纸垫,扣上泵盖,打紧螺尾锥销后拧紧泵盖螺母,再装上填料压盖。

    4,双吸泵装好后,跟手转动转子,无卡察、看有无摩擦,轻滑均匀即可。水泵试压看有无漏水现象。

    5,水泵维修拆卸可按上述装配相反顺序进行。

    注意对于带底座板的泵,要清洗泵体的支撑面然后放上水泵,电机面也要清洗。然后调节水泵和电机轴的同心度和中心高,看看电机接线的方向是否正确,拧紧底角螺丝,不要遗漏或装错密封垫和挡水圈等小件。检查完毕可以启动水泵。
