泵选型依据,应根据工艺流程,给排水要求,从五个方面加以考虑,既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等。
1、流量是选泵的重要性能数据之一,它直接关系到整个装置的的生产能力和输送能力。如设计院工艺设计中能算出泵正常、最小、最大三种流量。选择泵时,以最大流量为依据,兼顾正常流量,在没有最大流量时,通常可取正常流量的1.1倍作为最大流量。
2、装置系统所需的扬程是选泵的又一重要性能数据,一般要用放大5%—10%余量后扬程来选型。
3、液体性质,包括液体介质名称,物理性质,化学性质和其它性质,物理性质有温度c密度d,粘度u,介质中固体颗粒直径和气体的含量等,这涉及到系统的扬程,有效气蚀余量计算和合适泵的类型:化学性质,主要指液体介质的化学腐蚀性和毒性,是选用泵材料和选用那一种轴封型式的重要依据。
4、装置系统的管路布置条件指的是送液高度送液距离送液走向,吸如侧最低液面,排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等,以便进行系梳扬程计算和汽蚀余量的校核。
5、操作条件的内容很多,如液体的操作T饱和蒸汽力P、吸入侧压力PS(绝对)、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。保定压滤机喂料泵生产厂家工业ZJE杂质泵型号

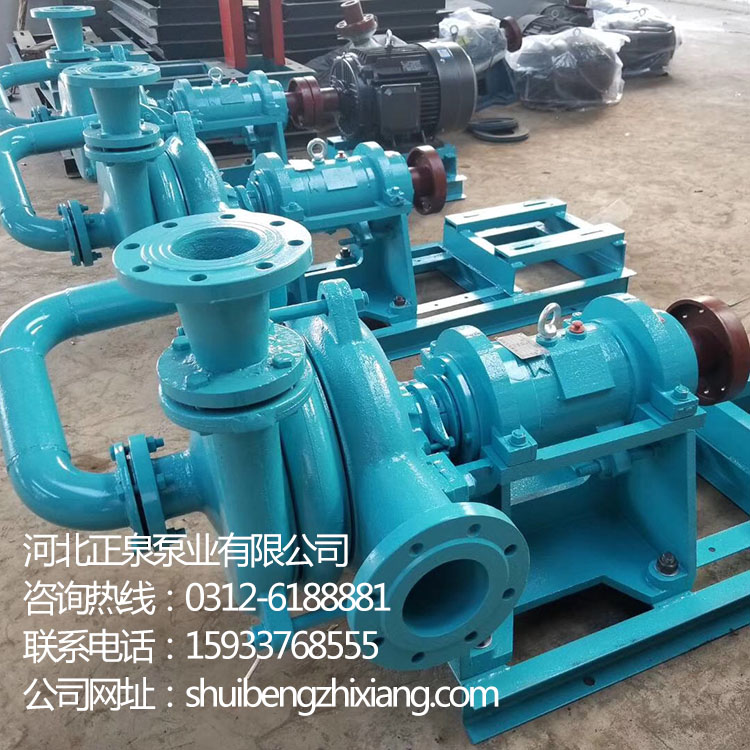

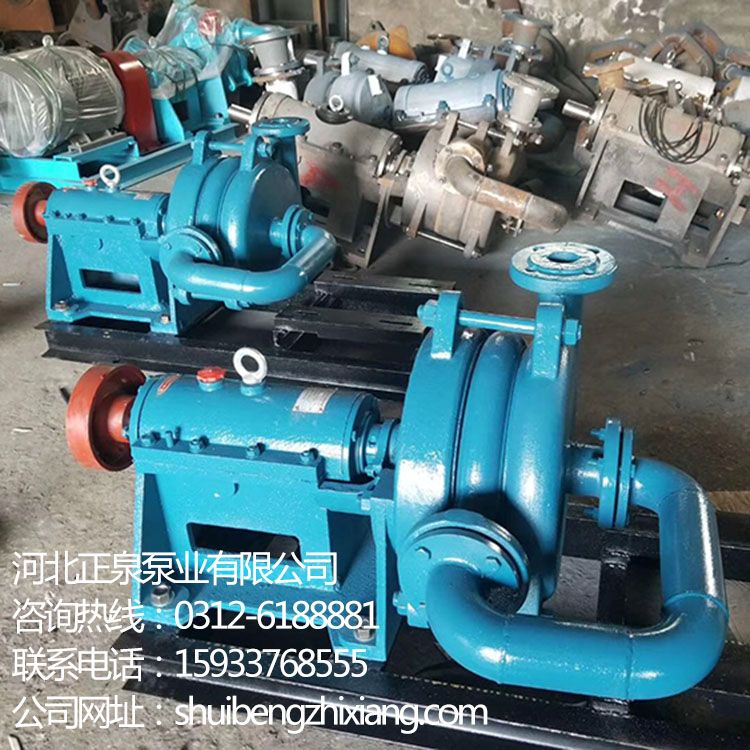

压滤机入料泵广泛用于石油、化工、淀粉制药、农药、染料、油漆、皮革、造纸、食品等行业中压滤机的入料。
压滤机入料泵采用半开式叶轮,流道宽、通过性好,在输送含有颗粒的浆料时无堵塞,颗粒也不会卡在叶轮和泵体,泵盖之间,从而弥补了一般离心泵所不能达到的效果。压滤机入料泵结构简单、易维修,独特的结构设计,在维修更换叶轮、密封、轴承等易损件时,无需拆卸管道就能完成。
压滤机入料泵采用独特的水力设计及叶轮安装方式,确保了其性能曲线比一般杂质泵更陡,非常适合压滤机入料时应阻力的变化来实现大流量,低压力喂料与小流量,高压力过滤的目的。其特殊的水力性能恰好吻合压滤机由空腔到填满再到滤干的渐进过程。喂料初期不用阀门控制流量过大引起的电机过载同时低压力不会对滤板边框产生冲击,减轻了滤板边框上的滤布的破损,也不会冲击滤板造成震动,压滤后期的小流量大压力不易产生憋泵。尤其是在后期压榨期时同泵在大压力下其独特的叶轮安装方式及副叶轮的作用,保证轴封处的基本达到无泄漏。
六、 安装与故障
1. 泵的安装与调试
(1) 泵的安装找正
① 泵机组放在地基上用水平仪检查水平度,允许用楔铁找平。
② 用水泥浇灌底座和地脚螺栓孔眼,水泥干固后应检查底座和地脚螺栓孔眼是否松动,合适后拧紧地脚螺栓,重新检查水平度。
③ 卸掉联轴器护罩,检查联轴器之间的间隙,一般为2mm。检查水泵轴与电机轴中心线是否一致,可用薄垫片调整使其同心。测量联轴器的外圆上下左右的差别不得超过0.1mm,两联轴器端面间隙一周上最大和最小的间隙差别不得超过0.3mm。(不准安装联轴器柱销)保定压滤机喂料泵生产厂家工业ZJE杂质泵型号
(2) 管道安装说明
吸入管径应与泵的进口直径相同或比泵进口直径稍大,原则是既避免泵产生汽蚀,又不能使浆体在管路中形成沉积。为最大限度减少浆体在管道和涡壳内沉积,应在吸入与每一个闸门之间的平行管段下面开一口,加装放料管阀(管阀口径视输送介质粒度而定),以备在停车后放料。为便于维修泵,应设吸入口的闸门,其直径与吸入管径相同。在泵的吸入口与吸入管之间应设伸缩节,以便于拆装。排出管径与浆体性质、沉降流速有关,通常排出管径与泵的出口直径相等或稍大,出口闸阀应与排出管径相同,压力表位于泵出口和第一个阀门之间的直管段上。
(3) 泵的试运行
特别注意:先确定电机转向正确方可安装联轴器柱销,不允许盲目启动电机,严禁电机带泵反转,否则会使叶轮脱落,损坏其他部件。
① 启动前,必须添加足够的润滑油。机油(冬季N32,夏季N46),应按油标尺中间刻度为准。
② 接通电机检查电机的转向,正确后卸下防护罩安装联轴器柱销,上紧后重新安装好防护罩。
③ 将进口阀门完全开启;开启注水阀门箱泵内注水(倒灌即低位布置的泵不需注水);将出口阀门打开调制到1/4;启动机组,待转速正常后,开启出口压力表,若压力正常稳定即可缓慢开启出口阀门,知道完全开启或满足工况要求为止。保定压滤机喂料泵生产厂家工业ZJE杂质泵型号159-3376-8555
